Verbindungen

Wir bieten Ihnen präzise und langlebige Verbindungslösungen für Zahnriemen an. Ob durch Verschweißen, mechanische Verbindungen oder spezielle Klebetechniken – wir passen jede Verbindung individuell an Ihre Anforderungen an.

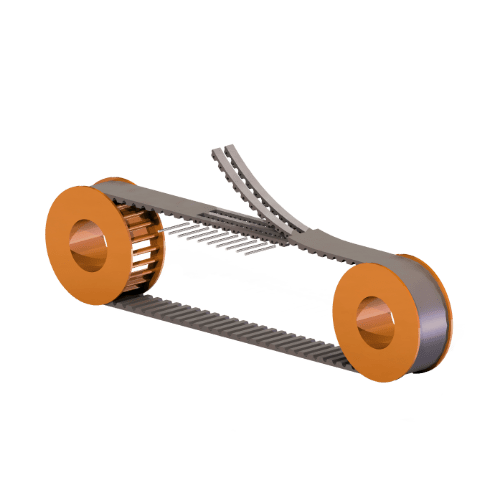

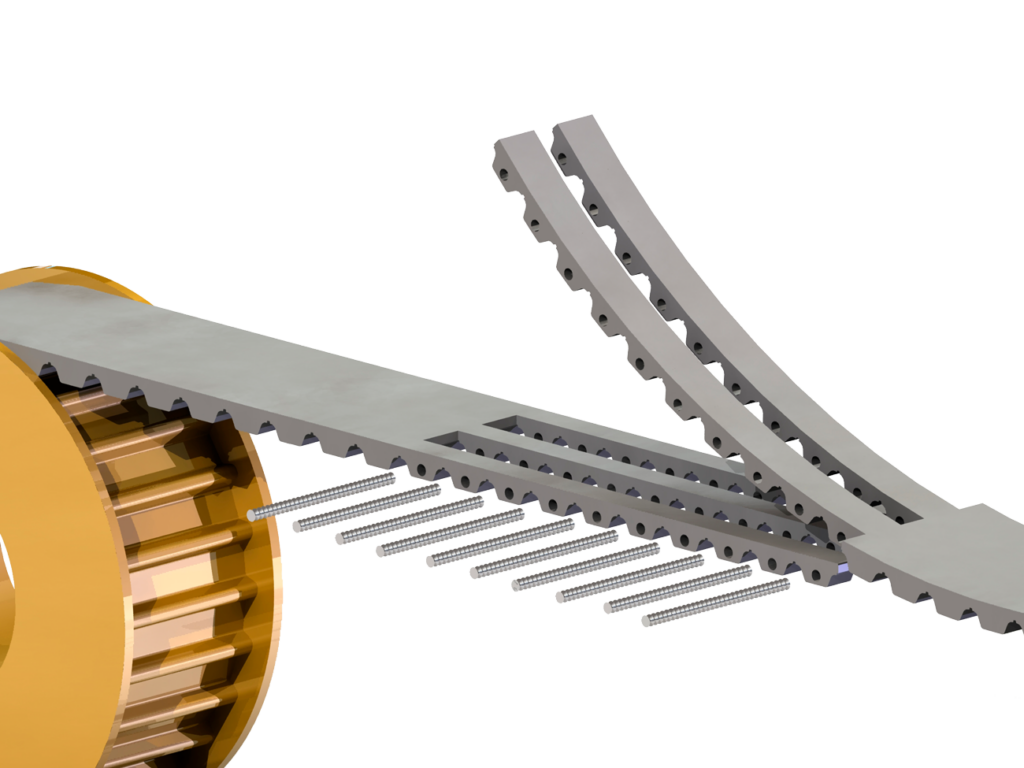

PIN-JOIN

Durch die Pin-Join-Zahnriemenverbinder vereinfachen wir Ihnen die Montage. Es ist keine aufwendige Demontage der Maschine mehr notwendig. Des Weiteren wird die Mindestumlenkung der Zahnriemen erhalten. Das Pin-Join-System ist für Anwendungen mit einfachen Transportaufgaben geeignet.

VORTEILE:

Vereinfachte Montage
Keine aufwendige Demontage der Maschine
Mindestumlenkungen der Zahnriemen bleiben erhalten
Anwendung: Einfache Transportaufgaben

TECHNISCHE DATEN:

Zugfestigkeit 50% vom verschweißten Zahnriemen (bzw. Zugfestigkeit 25% von Zahnriemen ohne Zugstrangunterbrechung)
T5 / AT5 / HTD5 / L – Standardbreiten 10 – 50 mm
T10 / AT10 / HTD8 / H – Standartbreiten 25 – 150 mm –
T20 / AT20 / HTD14 / XH – Standartbreiten 32 – 150 mm

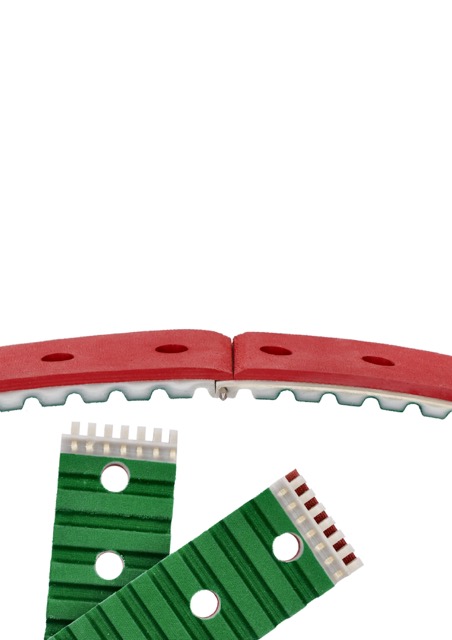

NK POWER JOINT

Das NK Power Joint ist ein patentiertes mechanisches Verbindungselement, mit dem ein Polyurethan-Zahnriemen endlos gemacht werden kann. Es wird nur ein einziger Edelstahlstift benötigt, um beide Riemenenden miteinander zu verbinden.

Polyurethane 90° Shore A, hellgrau, mit einem extrem starken Zylon (Polymer)- Seil, das um den Edelstahlstift gewickelt ist.

VORTEILE:

Schnelle und einfache Montage
Produziert mit modernster Technik
So stark wie eine Schweißverbindung
Polyurethan 90° shore A
Stift aus rostfreiem Edelstahl

TECHNISCHE DATEN:

Zugfestigkeit 50% vom verschweißten Zahnriemen (bzw. Zugfestigkeit 25% von Zahnriemen ohne Zugstrangunterbrechung)
T5 / AT5 / HTD5 / L – Standardbreiten 10 – 50 mm
T10 / AT10 / HTD8 / H – Standartbreiten 25 – 150 mm –
T20 / AT20 / HTD14 / XH – Standartbreiten 32 – 150 mm

Technische Werte der Zahnscheiben
Typ / Teilung	8M	T10	AT10	H	14M	T20	AT20	AT5	T5
Ø min. Zahnscheiben	51	44	47	56	124	95	115	23	16
Min. Anzahl Zähne	20	14	15	14	28	15	18	15	10
Ø minimale Rückbiegung der Zahnscheibe	120	80	120	79	200	120	180	60	30
Zulässige Zugkraft Power Joint (25 mm breit)	1871	1202	2213	970	1900	1900	3456	970	687
Zulässige Spannung kraftgeschweißt (25 mm breit)	1871	954	1871	970	2578	1900	2930	880	420
