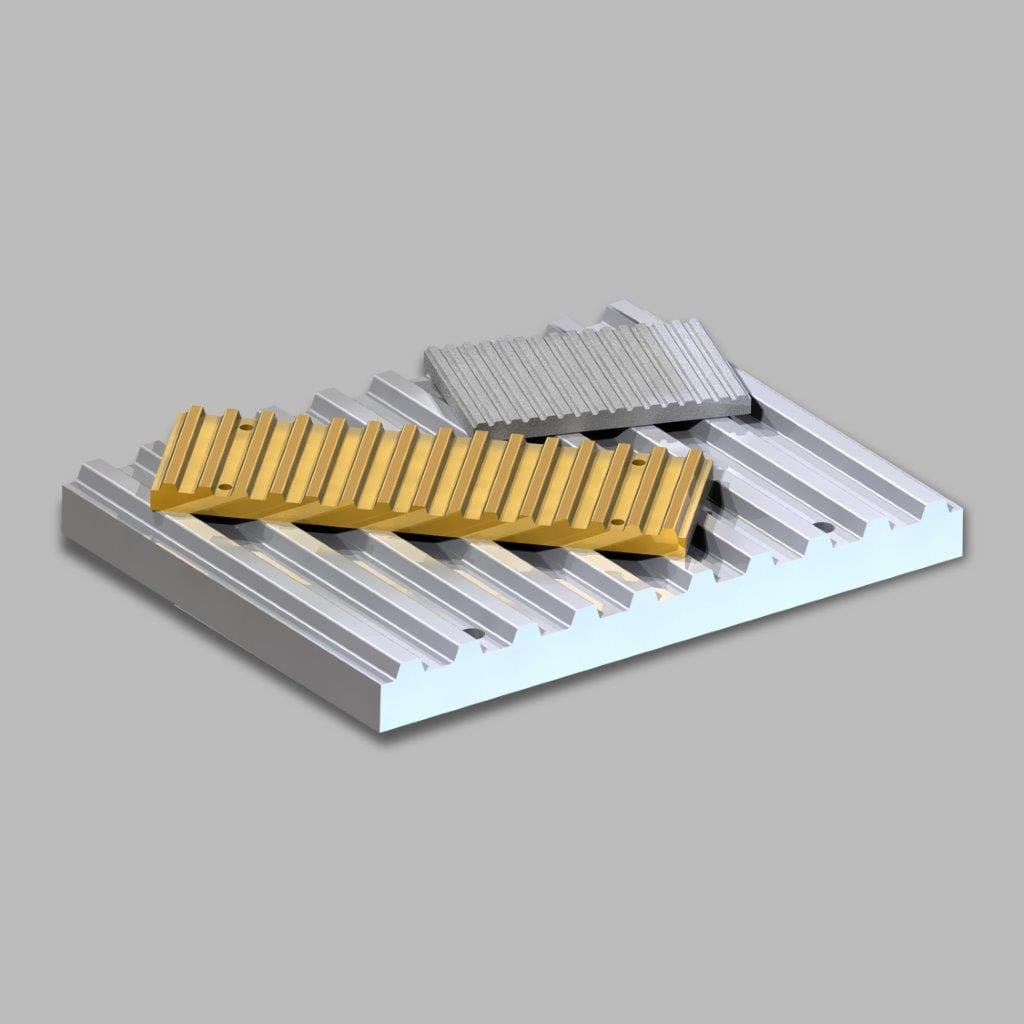

| Beschreibung | B (mm) | L (mm) | H (mm) | A (mm) | M (mm) | D (mm) | MAX. Bandbreite (mm) |
|---|---|---|---|---|---|---|---|
| Klemmverbinder 50 x 78 – T10 OB | 50 | 78 | 10 | – | – | – | 25 |
| Klemmverbinder 50 x 78 – T10 MB | 50 | 78 | 10 | 40 | 35 | Ø5,5 | 25 |
| Klemmverbinder 60 x 78 – T10 OB | 60 | 78 | 10 | – | – | – | 32 |
| Klemmverbinder 60 x 78 – T10 MB | 60 | 78 | 10 | 40 | 42 | Ø5,5 | 32 |
| Klemmverbinder 75 x 78 – T10 OB | 75 | 78 | 10 | – | – | – | 50 |
| Klemmverbinder 75 x 78 – T10 MB | 75 | 78 | 10 | 40 | 60 | Ø5,5 | 50 |
| Klemmverbinder 110 x 78 – T10 OB | 110 | 78 | 10 | – | – | – | 75 |
| Klemmverbinder 110 x 78 – T10 MB | 110 | 78 | 10 | 40 | 90 | Ø5,5 | 75 |
OB = ohne Bohrungen
MB = mit Bohrungen
| Beschreibung | B (mm) | L (mm) | H (mm) | A (mm) | M (mm) | D (mm) | MAX. Bandbreite (mm) |
|---|---|---|---|---|---|---|---|
| Klemmverbinder 50 x 78 – T10 OB | 50 | 78 | 10 | – | – | – | 25 |
| Klemmverbinder 50 x 78 – T10 MB | 50 | 78 | 10 | 40 | 35 | Ø5,5 | 25 |
| Klemmverbinder 60 x 78 – T10 OB | 60 | 78 | 10 | – | – | – | 32 |
| Klemmverbinder 60 x 78 – T10 MB | 60 | 78 | 10 | 40 | 42 | Ø5,5 | 32 |
| Klemmverbinder 75 x 78 – T10 OB | 75 | 78 | 10 | – | – | – | 50 |
| Klemmverbinder 75 x 78 – T10 MB | 75 | 78 | 10 | 40 | 60 | Ø5,5 | 50 |
| Klemmverbinder 110 x 78 – T10 OB | 110 | 78 | 10 | – | – | – | 75 |
| Klemmverbinder 110 x 78 – T10 MB | 110 | 78 | 10 | 40 | 90 | Ø5,5 | 75 |
Wir können auch Klemmverbinder nach Ihren Wünschen fertigen: Produkt bitte Anfragen und Wünsche in das Notizfeld schreiben.
