Unsere extra breiten PU Zahnriemen sind in Breiten bis zu 450 mm erhältlich. Diese Zahnriemen wurden speziell als Alternative zu Transportbändern entwickelt, wenn eine präzise Positionierung erforderlich ist.
Diese breiten T10- und H-Typen werden häufig in der Reifenindustrie und der Hygieneindustrie eingesetzt, mit oder ohne Polyamidgewebe auf der Zahnseite oder auf beiden Seiten.

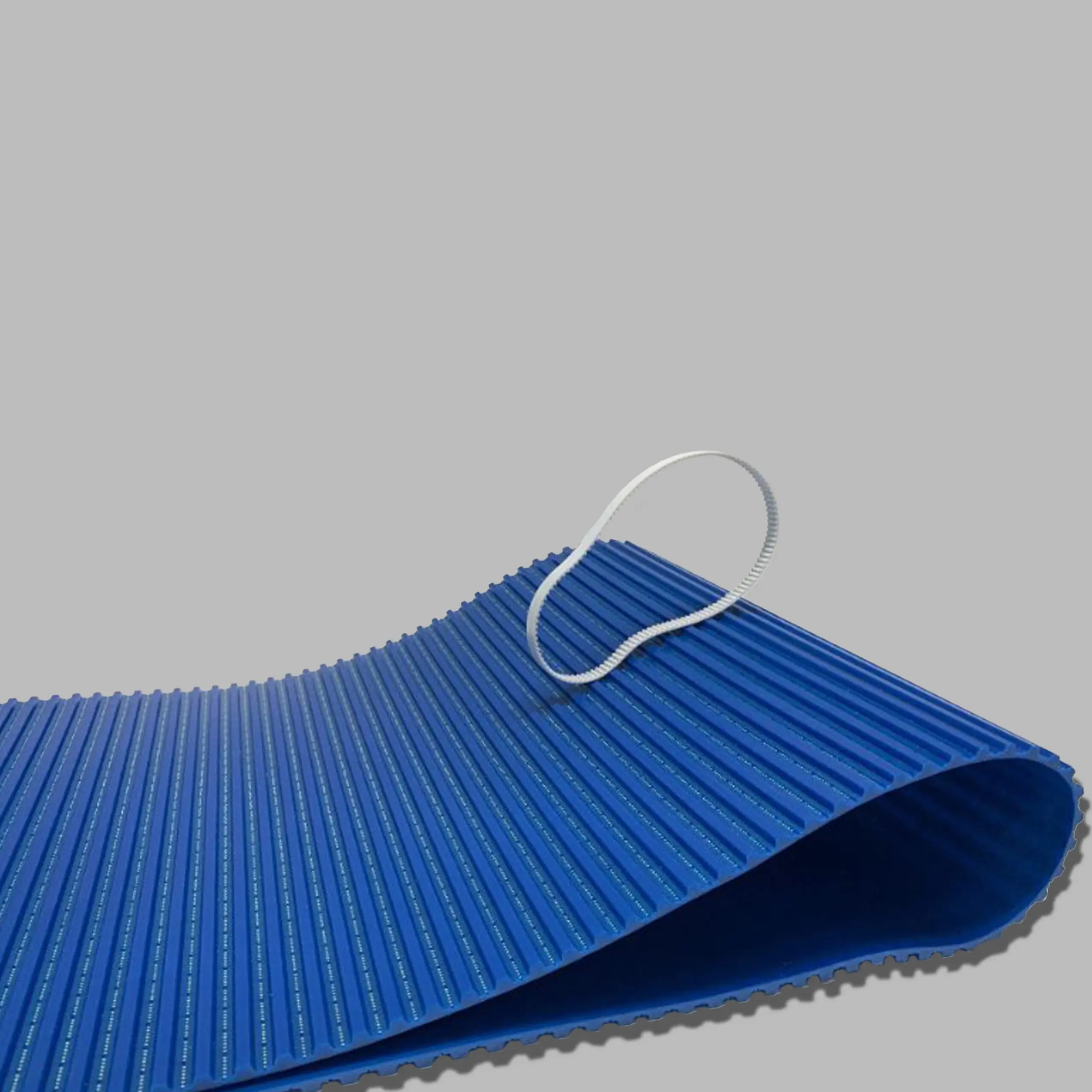

Der breite 3M Zahnriemen (NKT3) wird in den Farben Blau und Weiß geliefert und wird aufgrund der FDA-Zulassung hauptsächlich in der Lebensmittelindustrie eingesetzt, aber auch in Anwendungen, bei denen kleine Übergänge erforderlich sind (min. Riemenscheibendurchmesser 19 mm).
| Beschreibung | H | T10 | NKT3 | ||
|---|---|---|---|---|---|
| Teilung (Imperial und metrisch) | 12,7 mm | 10 mm | 3 mm | ||
| Zugfestigkeit pro 25 mm Riemenbreite | Kevlar | N/25mm | 3557 | 3557 | 1870 |
| Max. zulässige Zugfestigkeit pro 25mm Riemenbreite | Kevlar verschweißt | N/25mm | 315 | 315 | 315 |
| Erlaubte effektive Zugkraft für die Riemenzähne | N/25mm | 1470 | 1250 | 440 | |
| Spezielles Riemengewicht | Kevlar | kgf/m/cm | 0,033 | 0,039 | 0,020 |
| Spezieller Riemensteifigkeit (offen) | Kevlar | N/mm | 4200 | 4200 | 2580 |
| Min. Anzahl an Riemenscheibenzähnen | 14 | 16 | 20 | ||
| Min. Steigungsdurchmesser (Zoll oder mm) | 56,64 mm | 51 mm | 19 mm | ||
| Min. Durchmesser der Spannungslaufrolle auf der Rückseite des Riemens | 80 mm | 80 mm | 30 mm | ||
| Verfügbar in FDA 85 Shore A Urethan | Ja | Ja | Ja | ||
| Standardfarbe | Natural | Natural | Weiß/Blau | ||
| Minimale geschweißte Riemenlänge | 1104,9 mm | 850 mm | 1002 mm | ||
| Standardrollenlänge | 61 m | 60 m | 60 m | ||
| Standard Schlittenbreiten | N/A | N/A | 25 mm | ||
| Minimale verfügbare Breite | 152,4 | 150 mm | 100 mm | ||
| Maximale verfügbare Breite | 457,2 mm | 450 mm | 450 mm | ||
| Breitentoleranz | +/- 1,0 mm | +/- 1,0 mm | +/- 1,0 mm |
