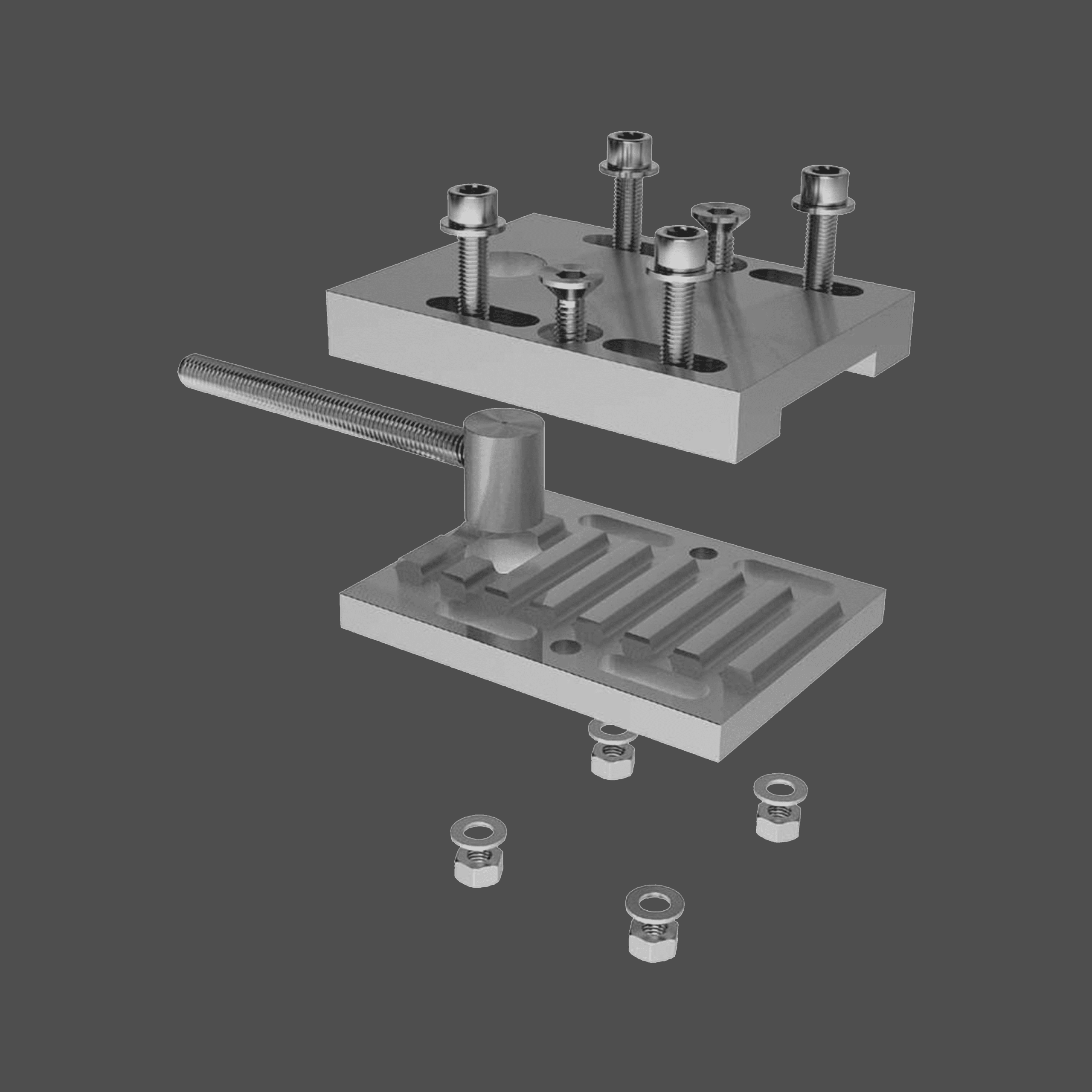

Die Spannplatte Variante A Typ 2 bietet die Klemmvorrichtung und Langlöcher zur Spannung des Zahnriemenantriebs. Es ist erforderlich, die Typ 2 Spannplatte am Maschinenrahmen zu befestigen.
Für weitere Wünsche: Produkt bitte Anfragen und Wünsche in das Notizfeld schreiben.
| Riemenbreite/Typ | B (mm) | L (mm) | M (mm) | m1 (mm) | H (mm) |
|---|---|---|---|---|---|
| 25/T5 | 50 | 80 | 38 | 10,25 | 18,5 |
| 32/T5 | 60 | 80 | 46 | 10,25 | 18,5 |
| 50/T5 | 75 | 80 | 62 | 10,25 | 18,5 |
| 25/T10 | 50 | 80 | 38 | 11,25 | 19,5 |
| 32/T10 | 60 | 80 | 46 | 11,25 | 19,5 |
| 50/T10 | 75 | 80 | 62 | 11,25 | 19,5 |
| 25/AT5 | 50 | 80 | 38 | 10,75 | 19,0 |
| 32/AT5 | 60 | 80 | 46 | 10,75 | 19,0 |
| 50/AT5 | 75 | 80 | 62 | 10,75 | 19,0 |
| 25/ATL5 | 50 | 80 | 38 | 10,75 | 19,0 |
| 32/ATL5 | 60 | 80 | 46 | 10,75 | 19,0 |
| 50/ATL5 | 75 | 80 | 62 | 10,75 | 19,0 |
| 25/AT10 | 50 | 80 | 38 | 11,25 | 19,5 |
| 32/AT10 | 60 | 80 | 46 | 11,25 | 19,5 |
| 50/AT10 | 75 | 80 | 62 | 11,25 | 19,5 |
| 25/ATL10 | 50 | 80 | 38 | 11,00 | 19,5 |
Wir können Spannplatten auch nach Ihren Wünschen anfertigen. Dafür: Produkt bitte Anfragen und Wünsche in das Notizfeld schreiben.
